施工事例

近くにエアコンの排水場所がない?!!!ヾ(o゚x゚o)ノ


こんな時の排水方法ですが、




①床下経由で外部へ出す。




②外部まで勾配をつけながら隣の部屋を横断しながら室内を這わせて外部までもっていく。




③バケツに貯める(*´Д`*)




などありますが、もう一つ、




【ドレン排水をポンプの力で天井上に上げ、そこから天井内に勾配をつけながら外部へ配管する。】




いわゆる『ドレンアップメカ』を使用し、室内機から流れてきた排水をポンプの力で持ち上げて勾配がとれるようにする方法です。(写真の右側に付いている正方形の物体がドレンアップメカです)




ドレンアップメカに対応したエアコンであればメーカー問わず接続可能です。対応していない機種でも、HA端子接続用の基盤を増設することで対応できる物もあります。




ドレンアップメカは非常に高価ではありますが、どうしようもないときの最終兵器として活躍しますよ♪




ドレンアップメカやエアコンのご相談、いつでもお待ちしております♪










デザインアンテナ(ユニコーンアンテナ)設置


度々アップしてますが、こちらがマスプロのユニコーンアンテナです。皆さんがイメージされるデザインアンテナとはちょっと違うのではないでしょうか。




ユニコーンアンテナの特徴は、アンテナ本体がちょこっとだけ屋根の上に出ること。これにより、よくある平面アンテナのように低い壁面につけるのではなく、電波の良い屋根の上にちょこっと出ることで、明らかに受信強度が上がります♪ポールを伸ばせばもっと上げれますが、そうなるとやはり風の影響を受けるのであまりオススメはしません。




色はウォームホワイトとブラックブロンズがあります。




風の抵抗が少ない、電波がとれる、目立たない。




マスプロ社の『ユニコーンアンテナ』。当店イチオシです☆☆☆





脱ジャバラ(・∀・)b


段差は通常ジャバラでかわすところですが、全てダクトで仕上げました♪動かないように短いビスでダクトの重なる部分を止めてます。他の箇所もやったのですが写真を撮り忘れました😅いつものことです。




手間と多少の費用はかかりますが、かっこいいでしょ?(人゚∀゚*)





京都府宇治市 パッケージエアコン新設工事


お盆が明け、たっぷり休養しふとホームページを見るとあれ?全然更新してないヾ(o゚x゚o)ノ




そうだ、現場が忙し過ぎて全然更新してなかった。これじゃいかんということで、更新します♪

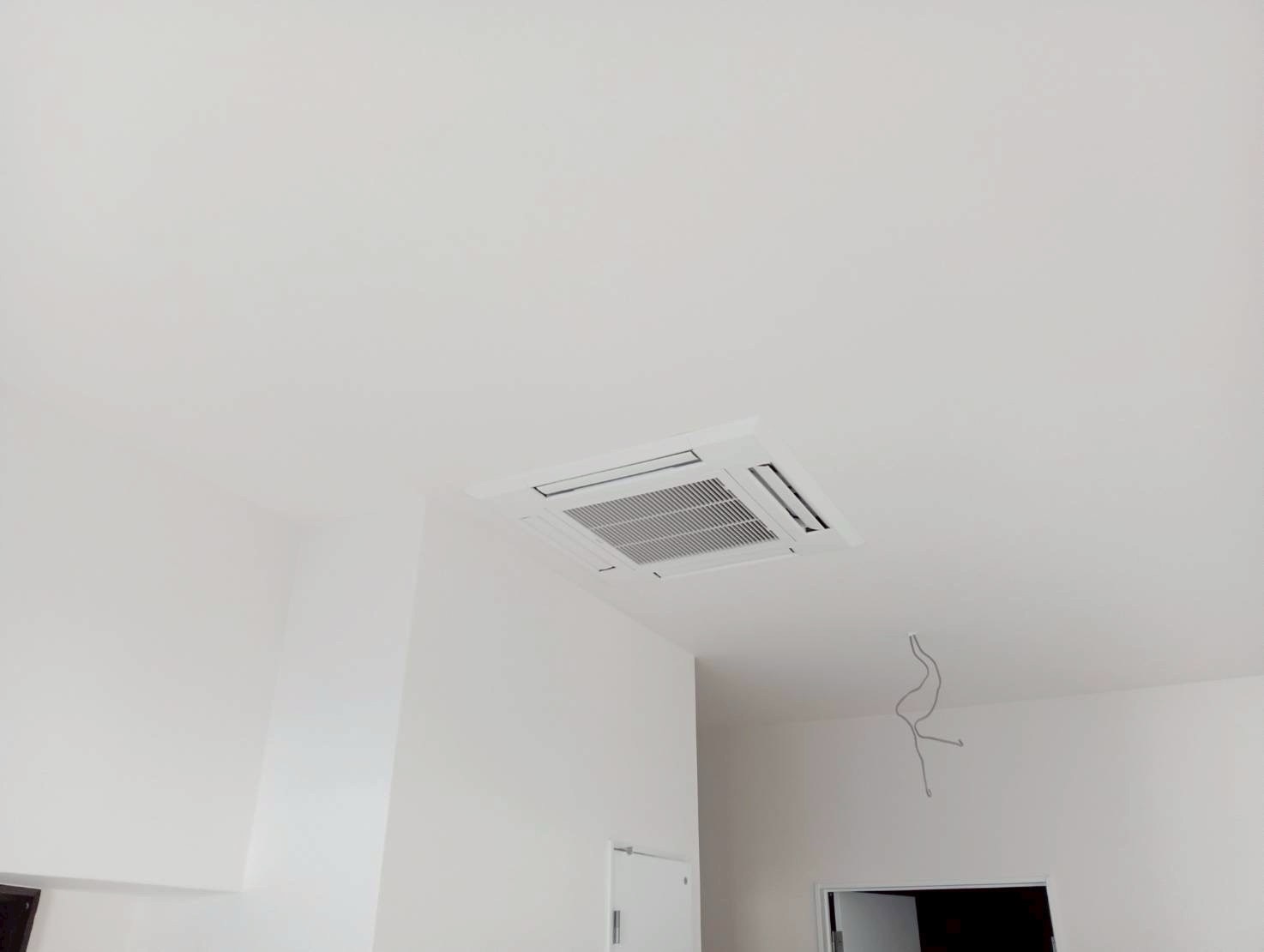

天井カセット形1方吹タイプ2馬力の新設工事です。天井を開口し、吊りボルトを下ろすアングルを組み、冷媒配管とドレンと渡り線を仕込み…




室内機を吊ってパネルを付けた写真を撮り忘れました( ꈨຶ ˙̫̮ ꈨຶ ) 残念!





滋賀県草津市 レンジフード取替え工事


マンションのキッチンに設置されているレンジフードの取替えです。こんなのも電気屋の工事範囲になります。




レンジフードの取り替えは、サイズをしっかり測らないといけないので、現場調査が必須です。




どしどしお見積りのご依頼をお待ちしております♪




既存レンジフード




取外し中




レンジフード撤去後




レンジフード取替え後

滋賀県草津市 集合住宅・明暗センサー取替え


夜になるとスイッチが入り、明るくなるとスイッチが切れる明暗センサー(EEスイッチ)が故障し、外灯がつきっぱなしになっていた為、明暗センサーを取替えました。




その他、電気工事、エアコン取替え等にも対応しております。集合住宅のオーナー様からのご依頼もお引き受けしております。是非お問い合わせください。




取替え前




取替え後

京都市南区 M様邸  化粧カバー手直し工事


ビフォー①




ビフォー②




ビフォー③




本体からはみ出た化粧カバー




ドレン断熱なし




『新しくエアコンを付けてもらったが、素人目で見ても室内化粧カバーがおかしいので一度見てもらいたいのですが…』




というお問い合わせ。




現場調査にお伺いし、久々に衝撃的な光景を目撃しました。




…なぜ平面で出口部材も付けずジャバラ使ってるんだ…。しかも、カバー内のドレンホースに断熱がされていない。夏になって冷房をかけていれば間違いなく結露でビチャビチャになっていたでしょう。カバーも歪んでるし、本体からはみ出してるしで酷いもんでした。外の配管はカバーがしていなかったのですが、それもぐにゃぐにゃ。30秒程である程度キレイにはできるんですが…。




ということで、後日修正作業を行いました。エアコンを一度取外すと費用がかさむので、取り外さずに作業を行いました。1台は配管をやり直さないとジャバラを外せないので、ジャバラを使用したままでよりキレイに修正を行いました。




アフター① ジャバラを取外し直管に変更。出口カバーも取付け。他、微調整。




アフター② ジャバラを取外し直管に変更。出口カバーも取付け。他、微調整。




アフター③ ジャバラと直管の間にジョイントを入れ、ジャバラの末端にスリーブキャップ用カバーを取付け。他、微調整。

京都市左京区 エクステリア照明新設工事


お庭の改修に伴う外灯新設工事です。

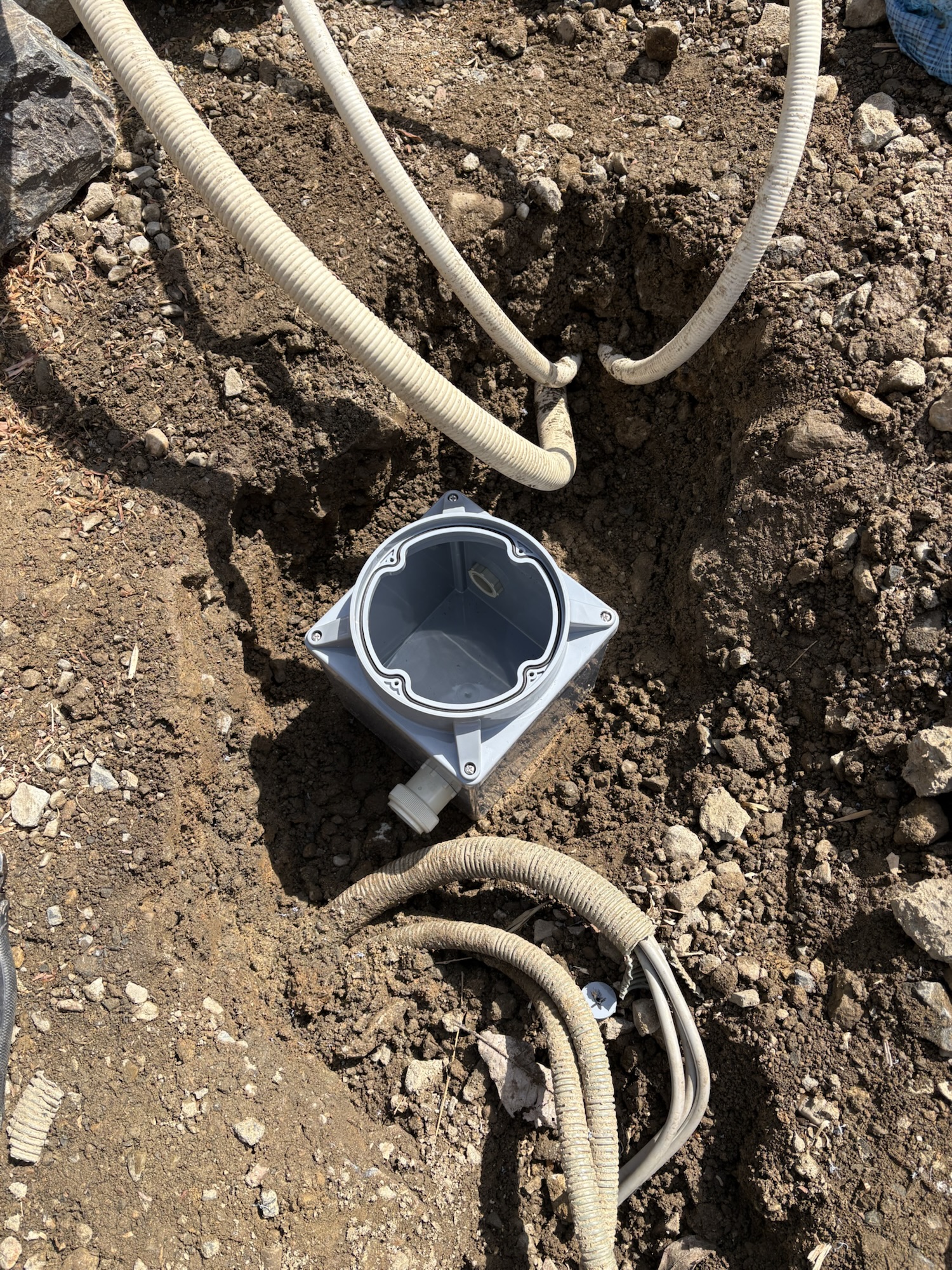

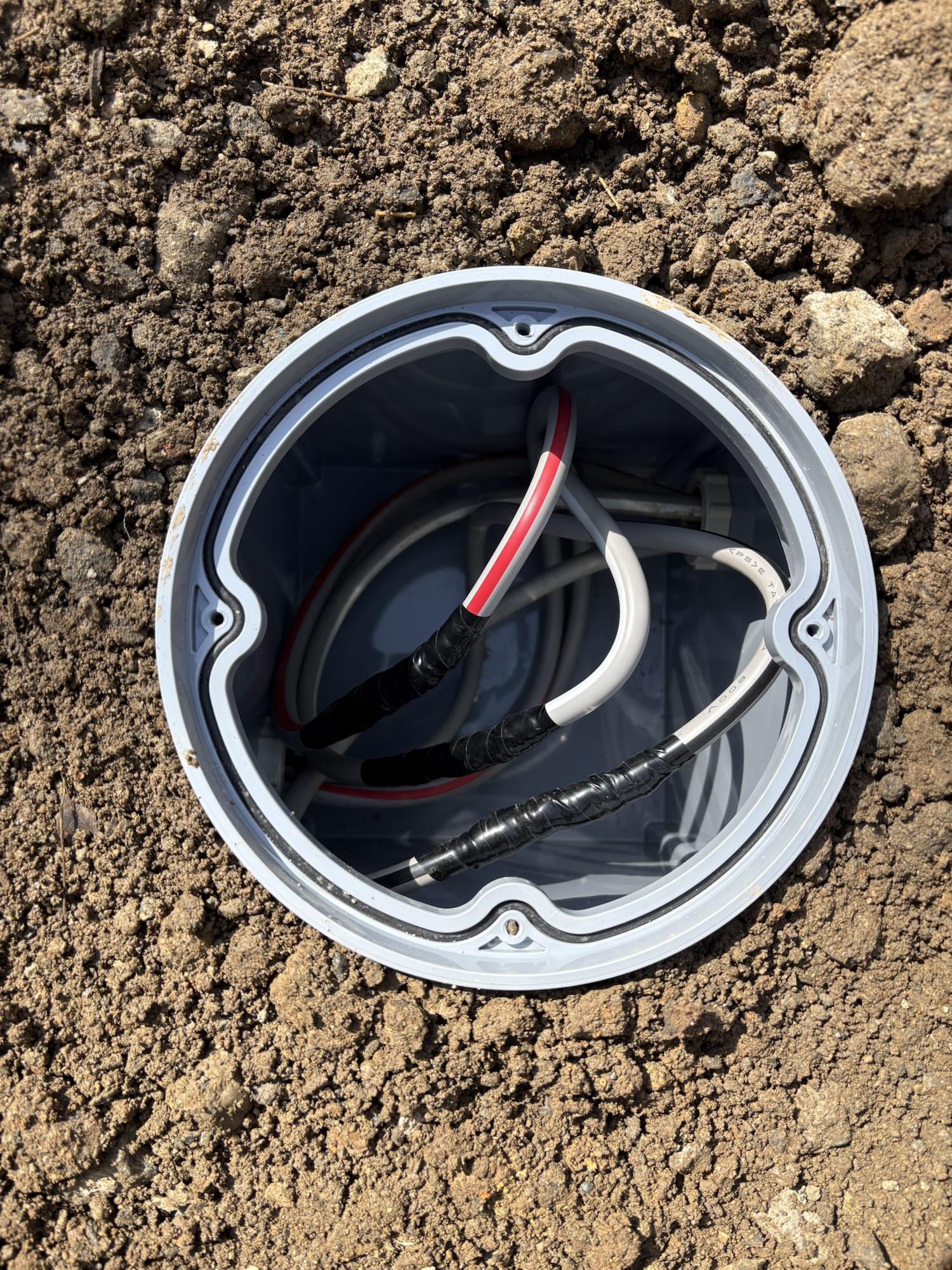

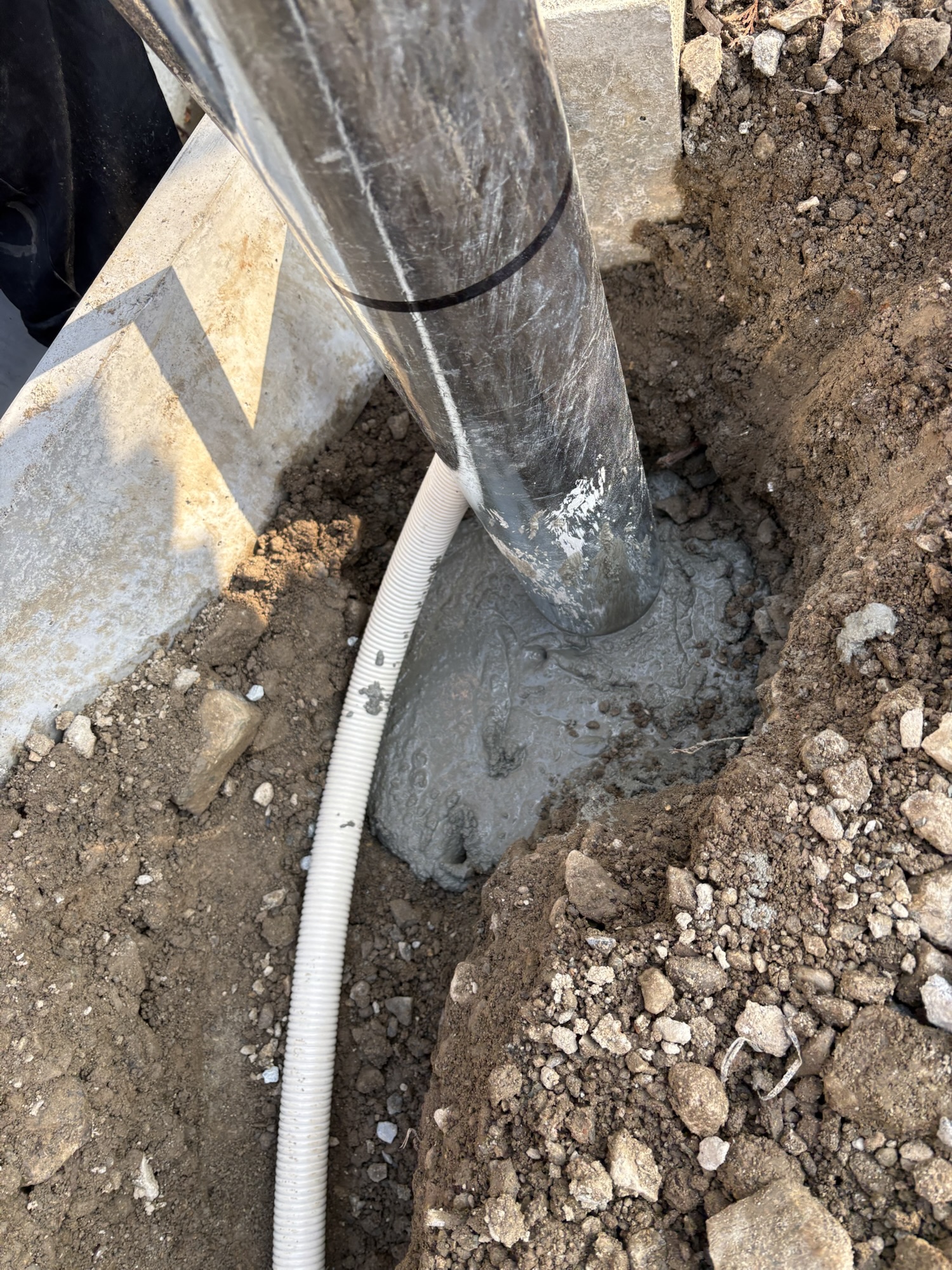

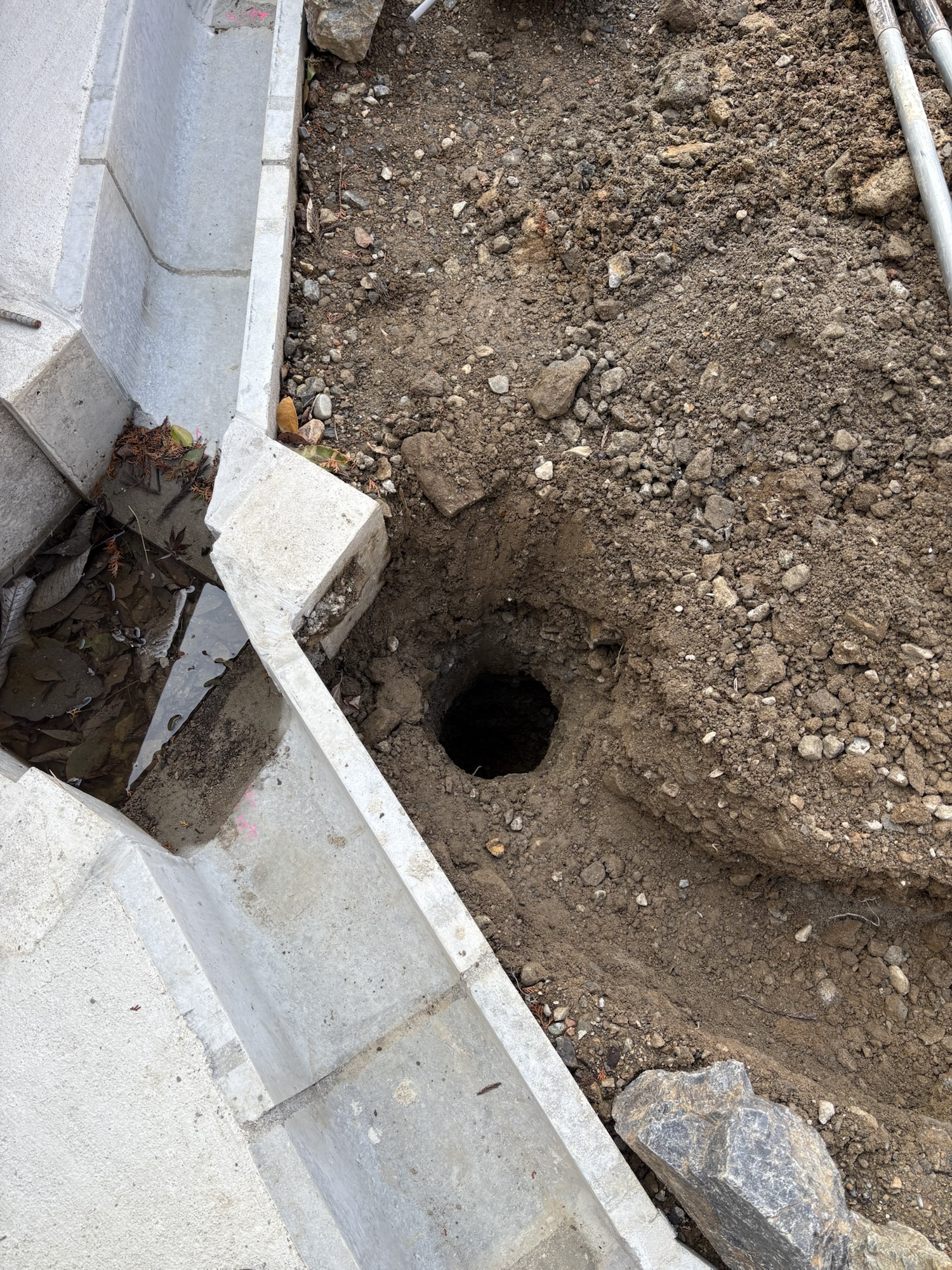

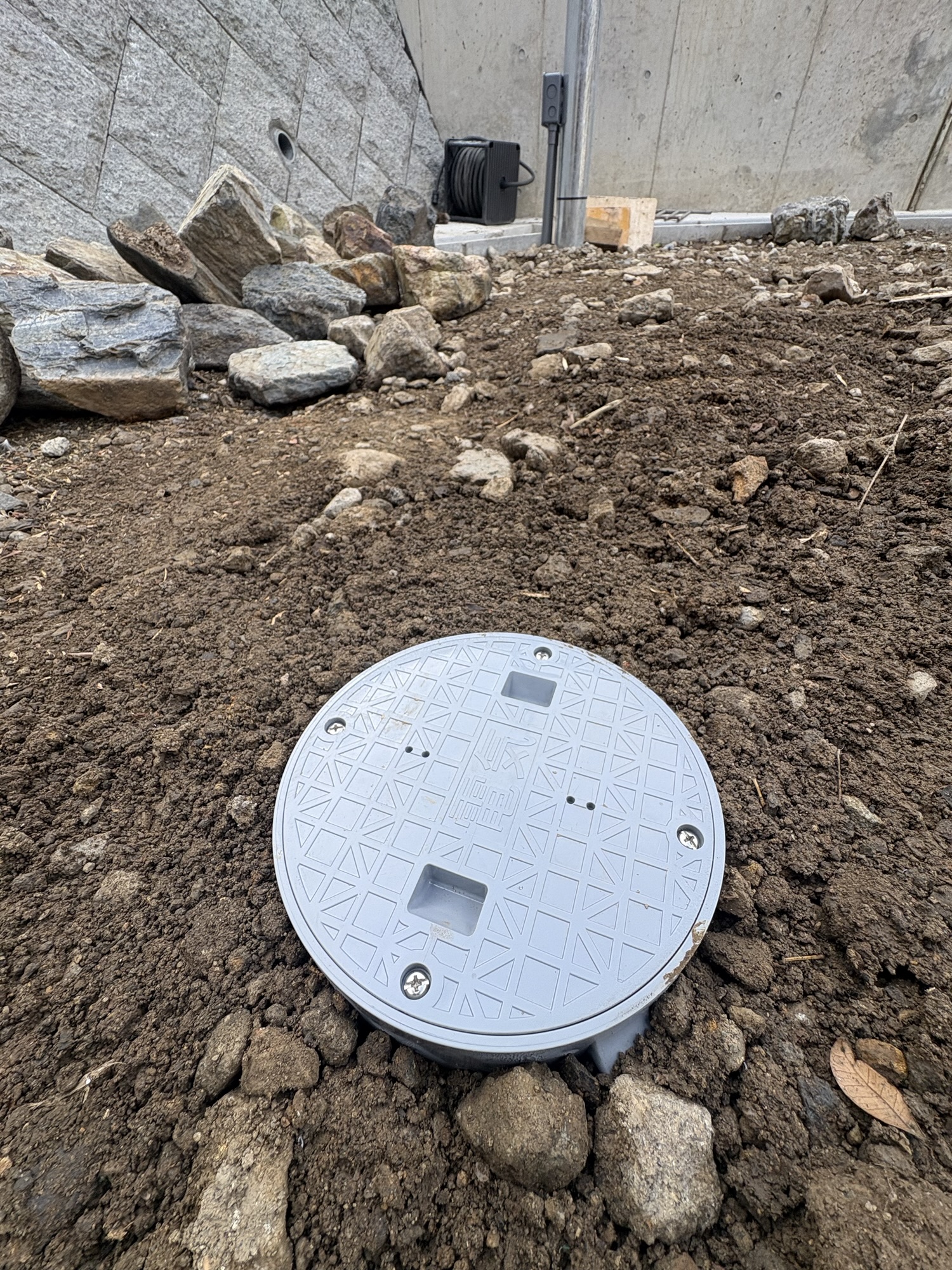

先ずは、配管を地中に埋設。ジョイントボックス、スイッチ位置、電源取り出し位置まで配管。今回電源は、屋外に引き込みポールがあったので、そこのメインブレーカーより分岐して使用しました。




埋設配管が終われば、後は外構が終わる頃を待って器具の設置です。今回は、ガーデンライト×2台、東屋用照明1台、スポットライト1台の設置でした。




東屋用の照明が個人的に好きです(・∀・)b

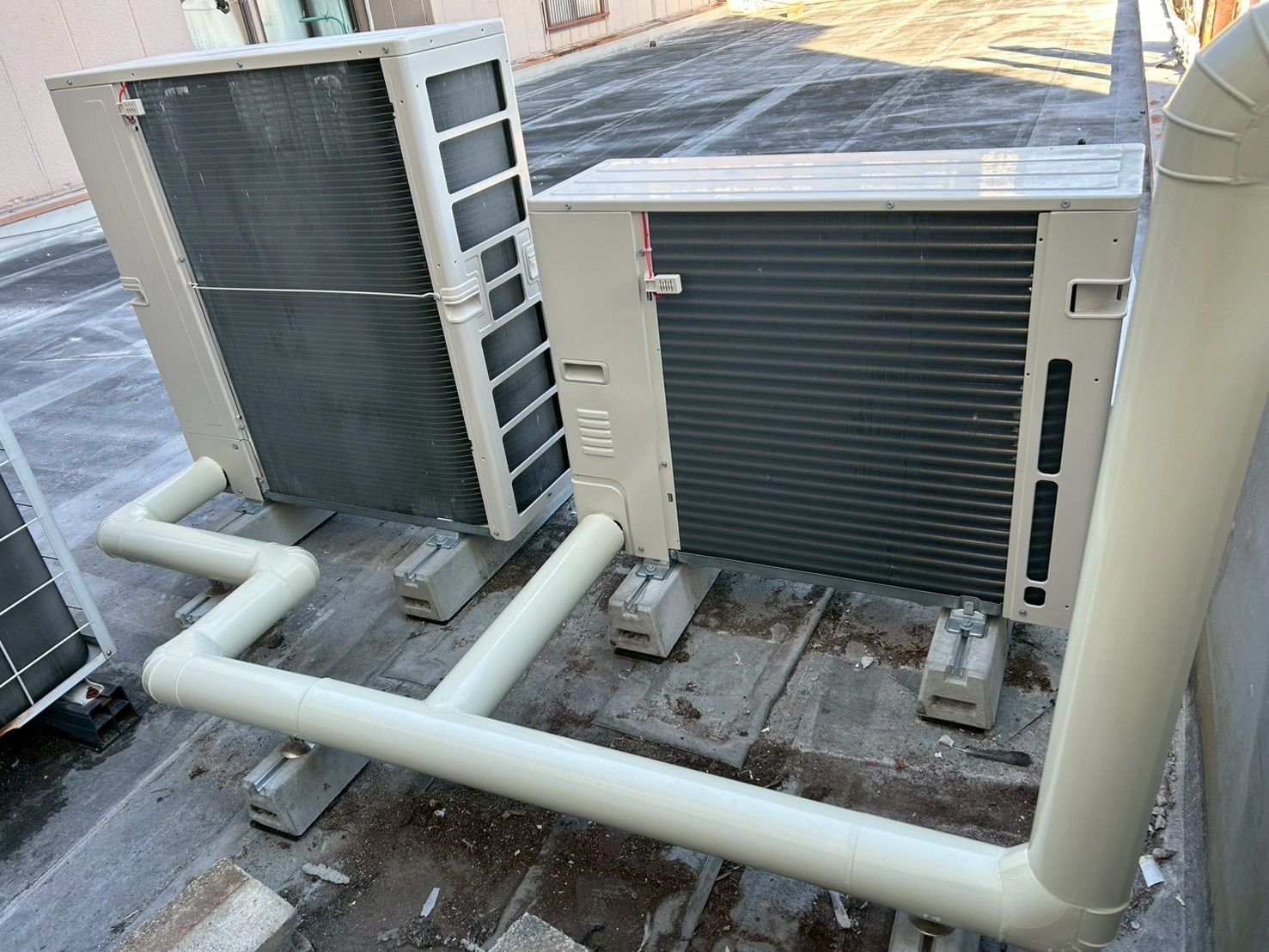

京都市下京区 業務用エアコン入替工事(室外機屋上クレーン作業)


天井カセット形パッケージエアコン6馬力ツインの入替です。




室外機が屋上にあり、クレーンにて室外機の搬入出を行いました。前の道が細く、かなりのテクニカルな現場でしたが、信頼しているクレーン屋さんの技術で難なく取替え完了しました。




今回は、ご依頼頂いた企業様の許可を得て、動画撮影を行いました。室内のみですが、取外しから取付けまでの流れが分かる映像になっています。写真とともに是非ご覧ください。




(URLをクリックすると撮影者のYouTubeチャンネルに飛びます↓)




https://youtu.be/A8MRuaFAJgg




撤去前




室内機撤去前




撮影中




フロン回収中












室内機取替え後




リモコンは使いやすい位置に下げました。
